电快速瞬变脉冲群测试
专业 创新 精准 可靠
专业 创新 精准 可靠
电快速瞬变 (EFT) 是现代电子电路中最常见的干扰源. EFT由电器开关,电机或电源分配器动作而产生.

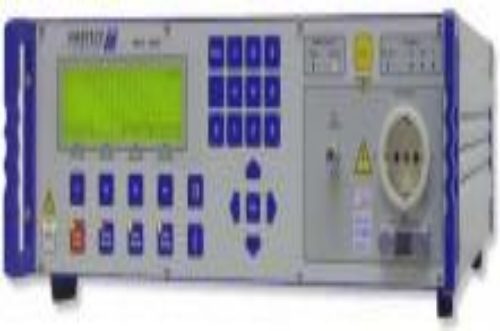

PEFT 8010 包含了高品质EFT发生器的所有特性. 无以伦比的性能体现了了高度的集成性, 保证了成本的效率,长久投资性和有价值的测试结果.
PEFT 8010 可以通过前面板按键以独立方式操作, 或者作为完整EMC测试系统一部分，通过RS232或者IEEE488由计算机来控制操作.测试可以手动进行,也可以在预设程序下自动进行. 前面板设计为大屏幕LCD显示, 特殊设计的直观软件带有自助说
EFT 脉冲发生器 根据最新标准和最新技术.
þ ESD 控制和汇报功能 可连接静电放电枪.
þ 自动测试操作 最短的测量时间和最少的设置工作.
þ 数据交换 无需任何软硬件就可以输送给打印机和计算机.
þ 紧凑而可靠的结构 方便工厂,试验室和野外使用.
þ 远程控制 为特殊的EMC测试提供可选软件(WinFEAT&R).
þ ISO 9001 : 2000 质量认证的工厂
无以伦比的性能
准确而快速的测量使该仪器具有高性价比和高可靠性. PEFT 4010 可以达到当今最高的频率范围.
广泛的扩展性
宽范围的操作选项确保定制的EMC测试方案. 兼容其它发生器或检测器, 使仪器功能提高到了所有的EMC测试系统.
简单且安全选项
直观简单的图形界面有助于发现精确的故障层次. 软件菜单简单明了,且没有较深的结构层次.
一项有用的功能被集成进软件中, 这样可以按软键“HELP” 来得到你希望的和操作有关的更多信息.
| 50Ω 负载的波形 | 1000Ω负载的波形 | ||
| 上升时间 | 5 ns ± 30 % | 上升时间 | 5 ns ± 30 % |
| 脉冲持续时间 | 50 ns ± 30 % | 脉冲持续时间 | 50 ns – 15 / + 100 ns |
| 脉冲特性 | |
| HV输出高压范围: CDN输出高压范围: |
1.0 … 7.3 kV 1.0 … 6.6 kV |
| 脉冲频率 | 1 Hz … 110 kHz |
| 脉冲持续时间 | 0.01 … 999 ms |
| 脉冲周期 | 0.1 Hz … 400 Hz 2.5 ms … 10 s 1 … 500 周期 |
| 每秒钟脉冲数 | max. 250 for Unom > 4 kV max. 500 for Unom £ 4 kV |
| 脉冲/脉冲群 | max. 75 for Unom > 4 kV max. 150 for Unom £ 4 kV |
| 脉冲分配 | 正常, 连续, 随机, 实时 |
| 极性 | 正, 负 |
| 测试时间 | 10 s … 8 h 每路 |
| 重量和尺寸 | |
| 重量 | 14 kg |
| 宽 x高 x深 | 450mm x 130mm x 570mm |
| 单相耦合去耦网络 | |
| 最大 AC 电压 | 264 V @ 16 … 440 Hz |
| 最大 AC 电流 | 16 A @ 50 … 60 Hz, 10 A @ 400 Hz |
| 最大 DC 电压 | 125 V |
| 最大 DC 电流 | 16 A (依据 DC voltage) |
| 耦合模式 | L-GND, N-GND, PE-GND, LN-GND, LPE-GND, NPE-GND, LNPE-GND |
| 测试输入端 的残留电压 |
≤ 10% 的测试电压 |
| 同步 | |
| 频率 | 16 2/3 Hz, 40 Hz, 50 Hz,60 Hz, 400 Hz, 自动 |
| 脉冲触发 | 自动, 手动, 外部 |
| 系统配置 | |
| EUT失效输入 | BNC, 逻辑低触发 |
| P90 接口 | 三相CDN的扩展 |
| PESD 接口 | 连接ESD静电发生器 |
| 打印机接口 | Centronix |
| 计算机接口 | RS-232, IEEE-488 (选件) |
| 电源 | |
| 电压 | 85 … 264 VAC, 150 VA |
| 频率 | 50 / 60 Hz |
