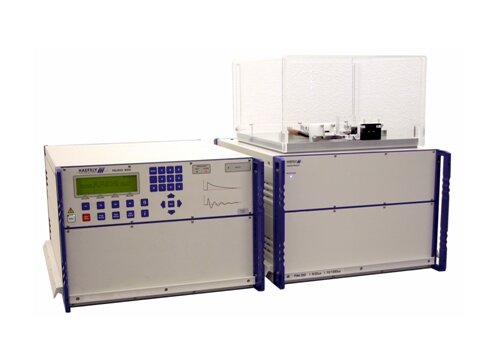

PIM200 用于电流脉冲测试.
用于测试过压保护元件，如钳位电压达3KV的压敏电阻, 气体放电管和防雷二极管，8/20s 和 10/1000s 波形都是符合IEC和 ANSI 标准，这些测试包括钳位电压的测试和高能量和/或高电流寿命测试，PIM200的核心在于高能量测试.
用于测试过流保护元件, 如接地故障电流断路器和过流保护开关， 这些都是8/20的测试, 有时是100KHz的振铃波. 当有脉冲电流发生时,这些开关是不应该跳闸的. PIM200完全满足 8/20s 要求.
电信设备
| 脉冲波形 8/20ms | 脉冲波形 10/1000ms | ||
| 脉冲前沿时间 | I= 8ms ±10% | 脉冲前沿时间 | I= 10ms +20/–10% |
| 脉冲持续时间 | I= 20ms ±10% | 脉冲持续时间 | I= 1000ms ±20% |
| 电流幅度 | 0.80 – 12.0kA; UCL=0V | 电流幅度 | 8.0 – 110A; UCL=0V |
| 0.80 – 10kA; UCL=1000V | 8.0 – 90A; UCL=1000V | ||
| 0.80 – 8kA; UCL=2000V | 8.0 – 70A; UCL=2000V | ||
| 0.80 – 6.5kA; UCL=3000V | 8.0 – 60A; UCL=3000V | ||
| 重复率 @ Umax | 10 s / 6 每分 | 脉冲极性 | 正 和 负 |
| 脉冲输出 | 测试机箱内的高压终端 | ||
| 重量(净重) | 大约. 40 kg (61 lbs) | 尺寸 (宽 x 高 x 深) | PIM 200 45 x 55 x 57 cm 测试机箱 36 x 20 x 32 cm (内置) |
