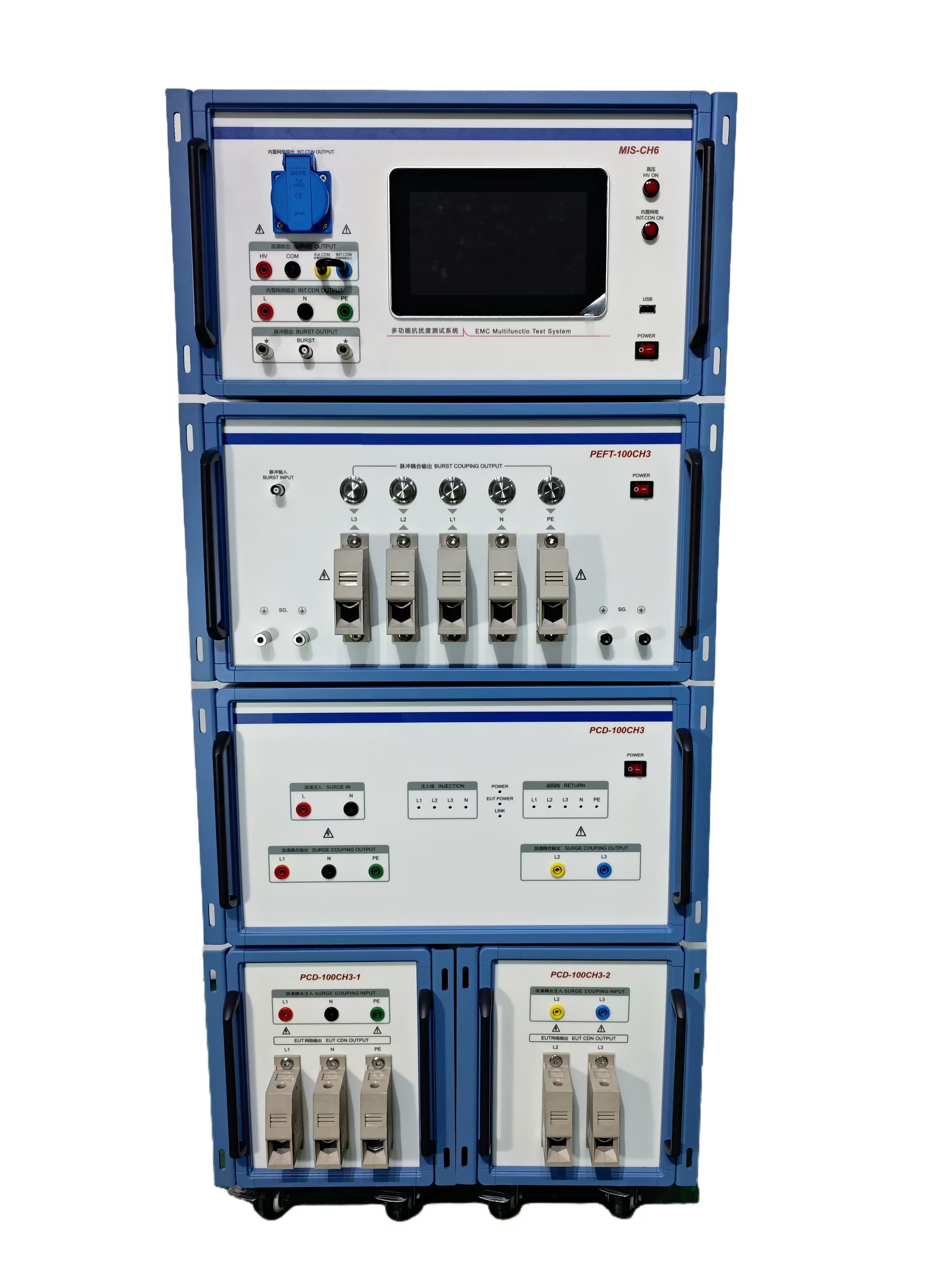

全自动MIS-CH6用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。
和电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据
性能完全满足IEC61000-4-5,GB/T17626.5标准的要求和IEC 61000-4-4和GB/T 17626.4标准的要求。
·7寸安卓屏触摸界面，功能丰富，操作方便，软件易升级
·用户可编程测试程序，多达1000组记忆
·浪涌电压、电流波形可通过外接示波器实时监测
·脉冲浪涌主机2合1，小型化设计
··内置EUT工作电压、过压、过流保护
·智能型程控高压电源，内置高压过压、过流、短路保护
·浪涌输出智能检测，电压错误、无输出警告
·具有自诊断功能，智能判断高压、浪涌输出异常
| 开路输出电压 | 6kV (Max) ±5％ |
| 波前时间 | 1.2μs ±30％ |
| 脉冲半峰值时间 | 50μs ±20％ |
| 短路输出电流 | 最大3kA ±5％ |
| 波前时间 | 8μs ±20％ |
| 脉冲半峰值时间 | 20μs ±20％ |
| 输出极性 | 正、负，正负循环，正负交替，先正后负，先负后正 |
| 输出阻抗 | 2Ω±10％ |
| 浪涌触发模式 | 同步或异步； |
| 浪涌注入相位 | 自由设定0－360°，分辨率1° |
| 浪涌触发方式 | 自动或手动，可单次触发 |
| 浪涌发生次数 | 1-9999次 |
| 可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 |
| 浪涌间隔时间 | 20-9999s |
| 内置浪涌电压监测衰减比率 | 1000:1 |
| 内置浪涌电流监测衰减比率 | 1000:1 |
| 测量精度 | 优于5％ |
| 浪涌峰值电压、电流显示 | LCD同步显示 |
| 浪涌电压、电流监测输出 | BNC同轴端子，≥1MΩ |
| EUT电压、 | LCD实时显示：交流电压 |
| 使用环境 | 温度：15°C－35°C相对湿度10%－75% |
| 系统电源 | AC220±10％，50/60Hz |
| 外形尺寸 | 宽470mm×高260mm×深500mm |
| 整机重量 | 约30kg |
| 开路输出电压 | 0.25－5kV ±5％ | |
| 50Ω负载输出电压 | 0.125－2.5kV ±5％ | |
| 脉冲波形 | 5/50ns，50Ω和1000Ω负载 | |
| 上升时间tr | 5ns ±30％，50Ω负载 | |
| 5ns ±30％，1000Ω负载 | ||
| 脉冲持续时间td | 50ns ±30％，50Ω负载 | |
| 50ns －15/+100sn，1000Ω负载 | ||
| 源阻抗 | 50Ω ±20％ | |
| 输出极性 | 正、负，正负循环，正负交替，先正后负，先负后正 | |
| 脉冲重复频率 | 0.1－1200.0kHz ±10％ | |
| 脉冲串长度 | 标准 | 15ms@2.5kHz/5kHz，750μs@100kHz，250μs@300kHz |
| 可调 | 脉冲个数可在1～255选择 脉冲串长度=（脉冲个数-1）/脉冲重复频率 |
|
| 脉冲串周期 | 100－999ms | |
| 可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 | |
| 使用环境 | 温度：15°C－35°C相对湿度10%－75% | |
| 系统电源 | AC220±10％，50/60Hz，约300W | |
| 外形尺寸 | 宽470mm×高215mm×深500mm | |
| 整机重量 | 约25kg | |
